viernes, 2 de junio de 2023

Switch RSPduo


Hace algún tiempo, adquirí un receptor SDR llamado RSPduo, un dispositivo sofisticado y excepcional que cuenta con dos canales o receptores de entrada completamente independientes. Este receptor SDR permite trabajar simultáneamente con dos antenas, y seguramente muchos de ustedes ya han oído hablar de este tipo de receptores.


Acá dejo algunas caracteristicas de RSPduo:



El RSPlay RSPduo es un receptor de radio definido por software (SDR) que ofrece una serie de características técnicas avanzadas. A continuación, se presentan algunas de las especificaciones técnicas clave del RSPduo:



1.- Rango de frecuencia: El RSPduo cubre un amplio rango de frecuencia desde 1 kHz hasta 2 GHz, lo que permite capturar señales en una amplia variedad de bandas de frecuencia, incluyendo HF, VHF, UHF y frecuencias de microondas.



2.- Doble canal: El RSPduo cuenta con dos receptores independientes que pueden operar simultáneamente en diferentes frecuencias y modos, lo que permite recibir y procesar dos señales de radio al mismo tiempo.



3.- Sincronización: Los dos canales del RSPduo están sincronizados internamente para evitar la interferencia entre ellos y proporcionar un rendimiento óptimo.



4.- Rango dinámico: El receptor ofrece un rango dinámico de hasta 116 dB, lo que permite capturar tanto señales fuertes como débiles con alta precisión.



5. Conexión USB: El RSPduo se conecta a través de USB a una computadora, lo que facilita su integración y uso con software compatible.



6.- Software compatible: El RSPduo es compatible con una variedad de software SDR, incluyendo SDRUno, HDSDR, SDR# y CubicSDR, entre otros. Estos programas proporcionan una interfaz para controlar el receptor, visualizar las señales recibidas, demodular y decodificar diferentes modos de transmisión, y mucho más.



7.- Filtro de RF ajustable: El receptor cuenta con un filtro de RF ajustable para permitir un mejor manejo de señales fuertes y evitar la saturación del receptor.



8.- Modos de recepción: El RSPduo es capaz de recibir una amplia variedad de modos de transmisión, incluyendo AM, FM, SSB, CW, RTTY, DRM, DAB y varios modos digitales.



Otras Características:



El RSPlay RSPduo es capaz de realizar diversity y cancelación de ruido por oposición de fase gracias a sus dos receptores independientes y sincronizados. Estas técnicas son utilizadas para mejorar la calidad de la señal recibida y reducir el ruido.



1.- Diversity: El RSPduo puede aprovechar sus dos canales receptores para implementar la técnica de diversity. Esto implica recibir la misma señal en ambos canales y luego combinarlas para obtener una señal más limpia y mejorar la calidad de recepción. Al tener dos receptores independientes, el RSPduo puede recibir señales desde diferentes ángulos o trayectorias y seleccionar automáticamente la señal con mejor calidad para mejorar la recepción en entornos difíciles.




2.- La cancelación de ruido por oposición de fase es una técnica utilizada para reducir el ruido no deseado en una señal de radio. El RSPlay RSPduo, al ser un receptor de radio definido por software (SDR) de doble canal, puede aprovechar esta técnica para mejorar la calidad de la señal recibida.



La cancelación de ruido por oposición de fase se basa en el principio de que el ruido no deseado es captado por ambos canales del receptor de manera similar, mientras que la señal deseada varía en fase y amplitud. Al generar una señal invertida en fase del ruido en uno de los canales y combinarla con la señal original, se produce una cancelación parcial o total del ruido no deseado.



Esta técnica es especialmente útil en situaciones en las que hay fuentes de interferencia cercanas o señales de radio fuertes en frecuencias adyacentes que pueden introducir ruido en la señal de interés. Al aplicar la cancelación de ruido por oposición de fase, se puede reducir significativamente el ruido no deseado y mejorar la relación señal-ruido.



Es importante tener en cuenta que la cancelación de ruido por oposición de fase tiene sus limitaciones y depende de varios factores, como la calidad de la señal original, la precisión en la generación de la señal invertida en fase y la alineación de las dos señales. También puede haber casos en los que la cancelación no sea total y queden residuos de ruido.



La implementación de la cancelación de ruido por oposición de fase en el RSPduo generalmente se realiza a través del software SDR compatible utilizado junto con el receptor. El software puede proporcionar herramientas y configuraciones específicas para generar la señal invertida en fase y combinarla con la señal original. Es recomendable explorar las opciones disponibles en el software SDR utilizado con el RSPduo para aprovechar al máximo esta técnica y optimizar la calidad de la señal recibida.



Estas técnicas de diversity y cancelación de ruido por oposición de fase son particularmente útiles en entornos donde hay múltiples fuentes de interferencia o ruido, como en áreas urbanas densamente pobladas o en presencia de señales fuertes en frecuencias adyacentes. Permiten mejorar la calidad de recepción y la claridad de las señales, lo que resulta en una mejor experiencia de escucha.



Es importante tener en cuenta que la implementación de estas técnicas puede depender del software SDR utilizado junto con el RSPduo. Algunos programas de software SDR ofrecen funcionalidades específicas para diversity y cancelación de ruido, mientras que otros pueden requerir la utilización de complementos o configuraciones adicionales. Es recomendable explorar las opciones disponibles en el software compatible para aprovechar al máximo estas capacidades del RSPduo.



Ahora bien, una vez tuve este increíble aparato en mis manos, descargué rápidamente el software SDRuno y me aventuré a explorar todas las maravillas que este potente receptor SDR ofrece. Al principio, el software puede parecer un poco complicado de manejar, pero con el tiempo, logré dominarlo y aprovechar muchas de sus funcionalidades.



Una de las características que más me impresionó fue la capacidad de utilizar el sistema de diversidad, que permite reducir el ruido de manera notable ajustando la fase de las señales provenientes de ambos receptores. Esto es posible gracias al procesamiento discreto de la señal. Aunque existen sistemas de cancelación de ruido pasivos y activos de buena calidad que ofrecen resultados similares, la precisión del RSPduo es inigualable.



Sin embargo, en este relato no me centraré en todas las posibilidades y características del RSPduo, sino en una limitación fundamental que este tipo de receptores no aborda. Desafortunadamente, los fabricantes de este y otros receptores similares no tuvieron en cuenta su uso en estaciones de radio, donde no solo se reciben señales de radiofrecuencia en diferentes bandas, sino que también se transmiten señales para establecer contacto con otros entusiastas de la radioafición en todo el mundo.



En el caso de este receptor SDR, el RSPduo, carece de una función que silencie los receptores cuando la estación cambia al modo de transmisión. Esto representa un inconveniente importante, ya que este tipo de receptor es muy sensible en sus etapas de entrada de señales de radio.



Inicialmente, me propuse diseñar una interfaz que permitiera conectar el RSPduo a mi estación de radio. El diseño resultó bastante complejo, ya que debía proteger el receptor de posibles daños en todas las circunstancias, garantizando así su integridad y seguridad. Aunque no es el propósito de este relato profundizar en el diseño de esta interfaz, debo mencionar que, personalmente, no quedé completamente satisfecho con los resultados obtenidos. No es que la interfaz no funcionara, porque en realidad lo hizo según lo esperado, pero considero que debería haber una solución más elegante para abordar este desafío.


Interface Previa:



Al adentrarme en el manual de usuario del software SDRuno, descubrí un verdadero tesoro: las teclas de acceso rápido que permiten interactuar directamente con el hardware del RSPduo desde el teclado de mi computadora. Esta funcionalidad resultó ser una conveniencia excepcional, ya que me brindaba la posibilidad de controlar el RSPduo de manera eficiente y ágil, sin tener que depender exclusivamente de un controlador externo.



Imagínate la magnificencia de esta característica: simplemente al presionar una tecla en mi teclado, podía silenciar el audio del RSPduo con la tecla "T" y activar o desactivar el receptor con la tecla "P". Estas teclas de acceso rápido se convirtieron en una verdadera bendición, ya que me permitían realizar acciones fundamentales de manera instantánea y sin complicaciones.



Esta posibilidad de controlar el hardware del RSPduo directamente desde el software SDRuno, mediante el uso del teclado de mi computadora, destacaba la conveniencia y la integración sin fisuras entre el software y el hardware. Mientras que otros sistemas pueden requerir un control externo adicional o una interfaz separada para manipular las funciones del receptor, el enfoque implementado en el RSPduo y SDRuno brindaba una experiencia de usuario fluida y completa.



La capacidad de utilizar el teclado de la computadora como un medio de control para el RSPduo simplificó enormemente mi flujo de trabajo. Ya no tenía que lidiar con dispositivos externos adicionales ni con interfaces complicadas. Todo lo que necesitaba estaba a solo un toque de distancia, justo en mi teclado.



Además de la comodidad, esta solución presentaba una ventaja significativa en términos de eficiencia. Al no depender de una interfaz externa, ahorraba tiempo y evitaba posibles inconvenientes al cambiar constantemente entre diferentes dispositivos de control. Todo el proceso se volvía más ágil y fluido, permitiéndome enfocarme en lo realmente importante: disfrutar de la radioafición y aprovechar al máximo las capacidades del RSPduo.



Es importante destacar que esta funcionalidad, que combina el software SDRuno y el hardware RSPduo de manera armoniosa, es especialmente valiosa en comparación con otros sistemas que no contemplan el uso de un software dedicado. Al aprovechar la integración perfecta entre el software y el hardware, pude experimentar un control completo y preciso sobre el RSPduo, elevando mi experiencia de radioafición a un nivel superior.





En resumen, la posibilidad de utilizar las teclas de acceso rápido del software SDRuno para controlar directamente el hardware del RSPduo desde el teclado de mi computadora fue una auténtica revelación. Esta característica potencia la conveniencia, la eficiencia y la integración del sistema en su conjunto, permitiéndome disfrutar plenamente de todas las capacidades del RSPduo sin complicaciones ni limitaciones. Es un ejemplo brillante de cómo el diseño inteligente y la sinergia entre el software y el hardware pueden llevar la experiencia de radioafición a nuevos horizontes.



Ahora, permíteme compartir los emocionantes avances de este fascinante proyecto. Quiero recalcar que para mí, el conocimiento es algo invaluable y debe ser compartido de forma abierta y generosa. Por eso, estoy emocionado de revelar los logros alcanzados hasta el momento.



En primer lugar, quiero destacar que la interfaz de control del proyecto es operada por un pequeño y poderoso dispositivo llamado Arduino Nano. Este versátil microcontrolador ha sido la pieza clave para lograr la integración perfecta entre el hardware y el software.



Hablando del software, permíteme comentarte que ha sido desarrollado en Python, un lenguaje de programación ampliamente utilizado y reconocido por su versatilidad y eficiencia. Por ahora, no puedo compartir el software completo, ya que está en proceso de refinamiento. Sin embargo, en un futuro cercano, estaré encantado de poner a tu disposición el código Python para que puedas explorarlo y aprovecharlo al máximo.



Ahora, dejando de lado el software, permíteme brindarte un adelanto emocionante: aquí tienes el diseño actual de la interfase y mas abajo un fragmento de código a modo de ejemplo, que te dará una idea de cómo funciona la interfaz del Arduino Nano:


Interface Actúal:






Ejemplo: Utilizacion puerto USB Arduino Nano y validación dato

//**********************************************

const int ledPin = 13;

char receivedChar;  // Carácter recibido desde el puerto USB

bool isFirstT = true;  // Variable para controlar el primer carácter 'T' o 't'


void setup() {

  pinMode(ledPin, OUTPUT);

  digitalWrite(ledPin, LOW);  // Apagar el LED al iniciar el programa

  Serial.begin(9600, SERIAL_8N1);  // Iniciar comunicación serial a 9600 baudios, 8 bits de datos, sin paridad, 1 bit de parada

}


void loop() {

  if (Serial.available()) {  // Verificar si hay datos disponibles en el puerto USB

    receivedChar = Serial.read();  // Leer el carácter recibido

    if (isFirstT && (receivedChar == 'T' || receivedChar == 't')) {

      isFirstT = false;  // Se marca como falso después de recibir el primer carácter 'T' o 't'

      digitalWrite(ledPin, HIGH);  // Encender el LED

    } else if (!isFirstT && (receivedChar == 'T' || receivedChar == 't')) {

      isFirstT = true;  // Se marca como verdadero después de recibir nuevamente 'T' o 't'

      digitalWrite(ledPin, LOW);  // Apagar el LED

    }

    while (Serial.available()<=0);

      Serial.read();  // Vaciar el búfer de entrada descartando cualquier dato adicional

  }

//***************************** Lindo Verdad ?? **************************


Ejemplo: Python para enviar caracter (ya me puse buenito)

import serial
import keyboard

arduino_port = 'COM10'  # Puerto serial donde está conectado Arduino
baud_rate = 9600  # Baudios, debe coincidir con la configuración en Arduino

# Abrir la conexión serial
arduino = serial.Serial(arduino_port, baud_rate)

# Función para enviar el comando a Arduino
def enviar_comando(comando):
    arduino.write(comando.encode())

while True:
    if keyboard.is_pressed('ctrl') and keyboard.is_pressed('esc'):
        # Si se presiona la combinación de teclas Ctrl + Esc,
        # salir del bucle y finalizar el programa
        break

    # Obtener la tecla presionada
    key = keyboard.read_key()

    # Enviar solo la tecla 'T' (mayúscula o minúscula) a Arduino
    if key in ['T', 't']:
        enviar_comando(key.upper())

# Cerrar la conexión serial
arduino.close()


El código que he escrito tiene la función de verificar la entrada de datos a través del puerto USB del Arduino Nano. Si el carácter recibido es una 'T' en mayúscula o una 't' en minúscula, se valida para encender el LED conectado al pin 13 del Arduino Nano. Para apagarlo, simplemente volvemos a pulsar la tecla 'T' o 't'. El resto es pura imaginación, ya que nos permite volar hasta donde queramos y obtener todo lo que deseamos.



En el código de Python, se utiliza el puerto de comunicación COM10 (recuerda cambiarlo si es necesario) para establecer la conexión con el Arduino Nano. Es importante tener en cuenta que debes instalar previamente el controlador CH340 para que el puerto del Arduino funcione correctamente. Para compilar y enlazar el código desde la línea de comandos, como experto en Python, seguramente sabrás cómo hacerlo. Recuerda generar un ejecutable y, una vez que se abra la ventana, minimízala para que aparezca en la barra de tareas. A partir de ahí, puedes enviar los datos correspondientes y observar cómo se enciende y apaga el LED del Arduino Nano. Si necesitas cambiar el puerto de comunicación, simplemente conecta el Arduino Nano al puerto USB de tu computadora y, mediante el administrador de dispositivos, localiza la información del dispositivo para conocer el número asignado al puerto y, posteriormente, modifícalo en el código (COM10 en mi caso).



Por último, quiero mencionar que utilizo Visual Studio Code como editor o IDE para Python. Sin embargo, te recomiendo que, al probar este programa, no lo hagas directamente desde el entorno de Visual Studio Code. Como se puede observar en el código, el programa se cierra con la combinación de teclas CTRL+ESC. No debes permitir que se cierre solo con la tecla ESC, ya que es una palabra "reservada" cuando se está ejecutando SDRuno. También puedes finalizar el programa cerrándolo desde Windows y haciendo clic con el mouse en el icono minimizado que se encuentra en la barra de tareas.



Una de las cosas más interesantes de esta interfaz es que incluye el control para utilizar un sintonizador automático ICOM, que se encarga de sintonizar una antena auxiliar. Esto es útil para recibir dos bandas distintas o, aún mejor, para realizar la cancelación de ruido mediante la oposición de fase. Te aseguro que ni siquiera en tus mejores sueños podrías obtener tantos beneficios del desplazamiento de fase que RSPduo mediante SDRuno puede lograr. Pero eso es otro tema y si deseas más detalles, te invito a buscar información en la red y leer los manuales de usuario, te acosejo buscar y encontrar el manual en inglés.



Es importante tener en cuenta que mi sistema de radio incorpora equipos antiguos, tácticos o militares, que disponen de una línea de control Rx/Tx llamada "key line". Cuando esta línea se encuentra activada, el transmisor cambia del modo Rx al modo Tx. Sin embargo, como el interruptor encargado de esta función es Q5 y se trata de un transistor de colector abierto, se puede utilizar convenientemente según tus necesidades específicas.



Todo el control y el cambio de estado Rx/Tx se realiza mediante la pulsación de la tecla 'T' o 'P'. Para volver al modo Rx, simplemente se debe presionar nuevamente la tecla correspondiente.


Ahora bien, si no estás muy familiarizado con todo este asunto de la programación, Arduino, microcontroladores, Python, Visual Studio Code y otros, te sugiero que busques ayuda en la red. Incluso podrías conversar con una IA, pero recuerda tratarla con amabilidad y dirigirte a ella como si fuera un ser humano, para evitar que se moleste y te responda de mala gana. Las IAs funcionan, solo que los humanos no siempre sabemos hacer las preguntas adecuadas y, muchas veces, nos dirigimos a las máquinas como si fueran máquinas, lo cual dificulta su comprensión. Además, debes evaluar las respuestas de las IAs para asegurarte de que sean correctas. Una forma de hacerlo es rompiendo el tema principal y planteando una pregunta fuera de contexto, para ver cómo responde la IA. Si la respuesta es muy extensa y la IA se detiene, existen palabras "mágicas" que la animarán a seguir respondiendo, evitando que la respuesta quede incompleta.



En resumen, este proyecto de control de Rx/Tx para RSPduo mediante teclas especificas del teclado abre un mundo de posibilidades. Te permite experimentar y obtener resultados asombrosos. Recuerda, la imaginación es el límite. Si te apasiona la electrónica, la programación y la radio, este es el camino perfecto para explorar y aprender. ¡No dudes en aventurarte en este emocionante proyecto!



jueves, 22 de septiembre de 2022

RCA SBA-1000

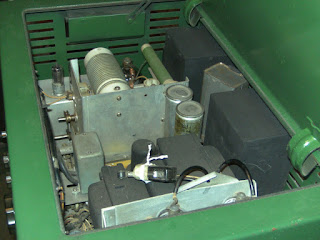

Hace unos años llego hasta mis manos un amplificador lineal RCA el que utiliza una válvula PL-172 y que se utilizaba en conjunto con una unidad radioteléfono  SSB-1 Mark IV.


Una vez que ya estuvo en mi casa y taller de inmediato me puse a buscar información de este equipo, pero desafortunadamente la búsqueda resulto infructuosa y solo pude establecer que este tipo de equipo perteneció a la armada norteamericana y que según he sabido en Chile fue utilizado por la fuerza Aérea.


El amplificador resulta muy interesante ya que fue diseñado para una potencia de entrada de 1000 watt. Describirlo resultaría muy extenso, sin embargo solo diré que se trata de un amplificador de servicio continuo y que reúne todas las condiciones típicas de equipos profesionales de uso militar.


Por mas que busque información en la red no me fue posible encontrar manuales de servicio ni nada parecido, es mas, si encontré información que cuando la fuerza aérea los dio de baja y remato a muy bajo precio muchas unidades fueron rematadas y desafortunadamente cayeron en manos de aficionados a las comunicaciones y por falta de conocimientos, quizás justificado, terminaron por ser desmantelados para reutilizar sus partes y piezas en diversos equipos menores de apoyo a los sistemas de transmisión amateur, tales como sintonizadores de antena e incluso el gabinete  principal utilizarlo como un gran cajón de herramientas o lo que fuese.


Como mi intención consistía en recuperar el RCA SBA-1000 y no encontré información alguna respecto de sus diferentes circuitos, decidí invertir tiempo, mucho tiempo y realizar un completo levantamiento de toda la circuitería de este amplificador.


Poco a poco iré dejando imágenes de este nuevo proyecto que espero a la brevedad terminar aquello que comencé hace ya largo tiempo.









En esta ultima imagen se aprecia que todos los cables que llegan a las regletas de conexión fueron cortados y removidos los respectivos terminales, es por ello que  decidí  realizar un levantamiento y obtener los circuitos esquemáticos electrónicos y eléctricos de este maravilloso amplificador.

El trabajo ha sido arduo, pero sin embargo los resultados obtenidos poco a poco van dando forma a lo que un día fue este RCA SBA-1000. Ya en poco tiempo mas este amplificador comenzará después de muchos años a funcionar nuevamente.




En estas ultimas tres imágenes se aprecia como poco a poco van tomando forma las conexiones del cableado de las dos bandejas principales del equipo.























domingo, 19 de junio de 2022

Impedancia en simple para radioaficionados ???

 ¿Será posible explicar esto de la impedancia compleja de forma tan "resumida" y de manera tal que a cualquier persona le resulte comprensible sin  disponer de conocimientos básicos y esenciales para tratar estas materias?


A mi parecer creo que mas bien se trata de una pretensión, la que por mas noble que ella sea, quien desee adentrarse en estos términos relacionados con la CA deberá realizar un esfuerzo y estudiar bastante. No basta con mirar y escuchar un sin numero de "tutoriales" que existen alojados en la super carretera de la información, no basta con decir "si eso ya lo se y no me lo expliques" en consecuencia que la realidad es muy distinta.


La formación académica organizada permite comenzar desde el nivel mas básico hasta lograr un experiencia, la que a lo largo del tiempo tiene innumerables evaluaciones, aquellas que permiten ir dando pasos de acuerdo a como se va instalando el conocimiento en nuestro interior.


El calculo superior, el algebra, la física, la mecánica y tantas otras materias de estudio proporcionan las herramientas necesarias para desarrollarse en el ámbito puramente profesional o técnico. Sin embargo y no obstante lo anterior, también existen personas que aun cuando han aprendido en de forma autodidacta, ellas han logrado un orden en su aprendizaje y ello lo demuestran con humildad, devoción y un gran espíritu de superación.


Comenzar de atrás para delante no tiene sentido, hablar de impedancia compleja y pretender entenderla a cabalidad sin antes haber pasado por el conocimiento del mundo DC y todas las variable y leyes que en ella existen, solo terminará por confundir mas la información de quien trata de aprender, hablar del dominio complejo de la frecuencia en circunstancias que no se entiende que es una función, por ejemplo f(x) o g(x) y que las misma estén restrictas al dominio del tiempo, que tengan limites, que sean continuas o discontinuas, que sean derivables, integrables, solo por mencionar algunos aspectos, terminarán defraudando a quien tiene las ganas de, repito, aprender.


La red está llena de personas que mas bien por un afán narcisista se lanzan a tratar de explicar aquello que ellos mismos no comprenden y créanme, incluso profesionales de áreas tan distintas al mundo eléctrico o electrónico se lanzan en picada a explicar con dotes casi mágicos o como digo yo, sacando conejos de un sombrero.


El mundillo este de la electricidad o la electrónica a diferencia de otras instancias y disciplinas, mas bien obedecen a funciones para nada lineales, aun cuando ellas también existen, aquí las funciones son curvas, senoidales, exponenciales, logarítmicas, incluso otras tantas mucho mas macabras.


No obstante lo anterior, no todo están negro como hasta aquí se los he relatado ya que una vez mas les digo, prima el espíritu de superación que cada uno de nosotros debe tener, en la vida nada es tan fácil, pero tampoco nada es tan difícil, sobre todo cuando una persona tiene el entusiasmos sagrado de aprender, de superarse a si mismo con el sano sentimiento de lograr avances en el conocimiento personal, nada de esto es o se debe relacionar con una competencia desmedida de quien sabe mas que otro, recuerda siempre la máxima que dice "solo se que nada se".


Quieres aprender ??


Te dejo unos videos que busque y encontré en la red y que considero están muy bien explicado y si te falta mas información, busca el tema relacionado con fasores, claro que antes estudia cosas como nudos y mallas.




Recuerdas las cargas coaxiales que fabricamos para insertarlas en un dipolo de media onda con el fin de operar con una sola antena dos bandas, por ejemplo 80 y 40 mts ??. Entonces te sugiero veas el siguiente video y que luego sigas con el video siguiente de Aurelio Cardenas (Resonancia Paralelo. Te aseguro entenderás los que sucede en estas "trampas coaxiales" y del porque a algunos colegas radioaficionados, literalmente se les queman dichas trampas coaxiales.






A propósito de impedancia y resonancia, que tal un poco de los parámetros de una antena ???








Saludos Cordiales CE7FFD.........ahora XQ7FFD





sábado, 18 de junio de 2022

Circuito tanque entrada Amplificador valvular QE08/200 x 4

Hace algún tiempo había construido un amplificador valvular de 1 Kw, el que utilizaba en clase B para SSB y clase C para modularlo en alto nivel, tanto en placa como en pantalla.

Con el paso del tiempo he creído pertinente rehacer el circuito tanque de entrada y mejorar la neutralización de esta etapa amplificadora.

Buscando en la red algún circuito acorde con mis nuevos requerimientos, encontré una publicación de Lucio Moreno Quintana, en la que aborda muchos circuitos amplificadores lineales para banda lateral única. Pienso que reinventar la rueda hoy por hoy no tiene necesidad de ser y así entonces me decidí a trabajar............

El diagrama del circuito propuesto por L.M. Quintana es:



Este circuito trata de un sistema de sintonía LC paralelo, en que el condensador de sintonía es del tipo de estator dividido, en que cuyo estator se conecta directamente a tierra o GND. Un extremo del circuito de alta impedancia va hacia las grillas (control) de las cuatro válvulas que utilizo, mientras que el otro extremo de este circuito de alta impedancia, va conectado mediante un condensador de baja capacidad, del tipo pistón, hacia las cuatro placas en paralelo de las válvulas Phillips QE08/200.

El circuito final que he adoptado es:


Tal como se aprecia en esta imagen, la misma no dista mucho respecto de la imagen anterior.  La única diferencia radica en el circuito de entrada de baja impedancia, en donde L1 está conectada en serie con un condensador variable de 250 pF y que tiene por función permitir una mejor selectividad del circuito total de entrada y permitir acoplarse de mejor forma a los 50 ohm típicos del los transceptores de HF actuales.

Cada día que pasa, estoy mas sorprendido respecto de lo sencillo que se ha vuelto realizar mediciones en alta frecuencia y claro, todo ello con la gran diversidad de instrumentos que han aparecido en el mercado a un precio absolutamente razonable. Antaño pensar en un osciloscopio, o un analizador de espectro eran solo sueños o mas bien pesadillas por no poder disponer de ellos......ni pensar en un VNA solo la NASA podía tener uno de ellos, pero el tiempo ha transcurrido y felizmente hoy podemos disponer de un instrumento con precisión suficiente para nuestros fines amateur.

Solo hace unos días llego a mis manos un nuevo y reluciente NanoVNA V2 y que si bien con la versión anterior  NanoVNA H4 con algo de paciencia lograba trabajar, ahora simplemente es formidable y mas aun cuando he instalado el software NanoVNA-QT en mi laptop.

Las recientes mediciones que realizado al circuito tanque de entrada descrito anteriormente, han dado como resultado la siguiente imagen:



Simplemente se trata de una maravilla toda la información que recoge este minúsculo adminiculo vectorial y que pone a nuestra entera disposición. Al lado izquierdo de la imagen una hermosa carta Smith que grafica el movimiento de la función de impedancia compleja en función de la frecuencia de trabajo. Por otra parte y en un menú seleccionable por el usuario, entre otras variadas posibilidades, un diagrama correspondientes a las perdidas de retorno sobre el puerto 1, es decir, S11 (véase parámetros Scattering).

Finalmente comparto con ustedes un video que permite conocer el funcionamiento del circuito resonante LC paralelo.




Pruebas preliminares de neutralización en mi amplificador de 1kw, de acuerdo al procedimiento descrito por L. Moreno Quintana en su libro de Amplificadores Lineales para Banda Lateral Única.







............ Saludos cordiales CE7FFD



sábado, 3 de marzo de 2018

New project based on the AD8302

I have started to work on a new project that tries to obtain RF measurements and that after being digitized they are presented in a graphic or fluorescent screen.

The starting point can be seen in the following image:


Working with the AD8302 is not easy and even when there is information on the network, it is very diffuse and even confusing enough. Along with advance I will share the information.

For the moment as a development platform I will use the Atmega328P microcontroller and the Arduino one environment. The ADC digital analog converter will be the MCP3304 and even though it was a bit difficult to access it to use different analog inputs, I soon found a library for the Arduino environment and it helped a lot in that task.






Well ... here we go!

Problems problems, never missing...............................


Considerations

One of the first problems that came up when I started with the AD8302 implementation was that, in the absence of an input signal on each of the ports, they indicated very different voltages at their outputs of Vmag and Vphs than the 900 mV that appear on the the data sheet regarding the central values of the slopes of Vmag and Vphs.

During long days of work try to understand why this anomaly happened, look in the network to know if someone else reported the same problem that I was having. In some forum I found that other people expressed the aforementioned problems and received all kinds of suggestions to end the problem. I was not satisfied with the explanations provided in these forums and therefore I decided to start investigating on my own what is happening.

A situation that caught my attention, was that more than one person had had the aforementioned problem, even though they were working with the development board of the manufacturer of the AD8302 or some alternative, the problem was then the same, that is, Vmag and Vphs were very high even when I was not entering any signal in their ports of entry or when they were in short circuit ....... well that's what they thought.

I observed a lot the development board to know the correct distribution of components and it was there that I became aware of what was happening. Note that the AD8302 has a very sensitive input up to 2.7 GHz, observe the data sheet and you will notice that this device can "hear" signal levels of up to -60 dbm or -90 db which is very good on the one hand , but that also represents a big problem.



Although, my project does not consider working with signals of UHF or greater since it will only work in the band of HF between 1.8 Mhz up to 50 Mhz. Note that even if you do not consider such high frequency ranges, it does not mean that the AD8302 does not see or hear these frequencies and therefore it is of special care to have this consideration in view.

On the other hand, the useful signal that will enter in the AD8302 must be attenuated in magnitude and that the same attenuation network must have the correct impedance both at the input of the attenuator network and at its output. Anyone can think that as the signal to enter the AD8302 is well below 2.7 Ghz the issue of impedance is rather simple to address, but the truth is that the AD8302, I repeat again, was designed to work up to 2.7 Ghz and this is not less when it comes to input impedance, remember that any length not suitable for a PCB line has reactive components that even translate into a nice antenna for frequencies of many Mhz. Well, that's the problem then of the output levels of Vmag and Vphs outside the central voltage range corresponding to 900 mV. The solution is to design the appropriate track or track on the PCB board and this necessarily implies getting into the world of the microstrip. Little or nothing will replicate some designs since they are made in particular PCB virgin materials which among other things are quite thin compared to the traditional double-sided fiberglass printed circuit.

In addition to the above, it is necessary to take into account that the differences or variations of Vmag and Vphs even when they are in the 900 mV are due to the variation of the temperature of the device or the thermal drift of the same. I have seen that the effects of temperature are to be taken into account and that is why it is important to consider having a temperature transducer to monitor it and make the corrections of the values of Vmag and Vphs as a function of temperature.





viernes, 29 de abril de 2016

Modulo RF HF 40 mts

He comenzado un nuevo proyecto que consiste en la implementación de un modulo compacto de RF para la banda de 40 mts. El modulo en cuestión es una unidad amplificadora para un transmisor con modulación en amplitud el que puede cómodamente proporcionar unos 500 watt de portadora.

El modulo es un amplificador clase E  "push pull" aun cuando en estricto rigor se trata de dos amplificadores clase E los cuales amplifican cada uno de ellos 180º  de la señal de entrada respectivamente............



El transformador de entrada esta construido a partir de dos columnas de ferritas toroides T50-2 cada columna posee tres toroides. El transformador de salida también posee dos columnas, pero esta vez se trata de la ferrita T106-2.............continuará





lunes, 11 de enero de 2016

Ruidos y ruiditos varios

Hace tiempo que el espectro radial de HF se ha visto infectado de ruidos molestos que malogra la recepción de señales propias de nuestro actividad radial. Durante largo tiempo escucho que otros colegas de radio se quejan de las malas condiciones de propagación, cuando en realidad no se trata de ello, las condiciones son buenas a diario y las mismas son activas durante las horas que les corresponde, la causa del ruido entre otras y no menos significativas provienen incluso de malas instalaciones de sistemas de Tv satelital.

El siguiente video que he encontrado en la red muestra claramente lo que en otros lugares también están viviendo colegas de radio. Presten mucha atención al minuto 15 y si bien quien grabo el video en cuestión indica que finalmente la causa de ruido provenía de otra fuente (situación que no comparto), mi experiencia dice que efectivamente una pobre o mala instalación de de Tv satelital arroja estos inconvenientes. Particularmente estoy batallando con esa fuente de ruido, haciéndole frente desde mis sistemas de recepción, sin embargo ahora comienzo la larga etapa de hacer valer mis derechos ciudadanos.
