lunes, 19 de julio de 2010

Restauración Collins 32V2




Con gran alegría ha llegado hasta mis manos un equipo Transmisor Collins 32V2, el cual me he propuesto restaurarlo y dejarle lo mas cercano respecto de su formato original. Al realizar una visión general del equipo adquirido, he notado que éste se encontraría funcionando, pero decidí no operarlo, sino hasta cuando personalmente lo haya restaurado, para lo cual lo he desarmado totalmente y removido todos sus bloques. Una vez retirados estos bloques retire también todos los transformadores e inductancias (chokes) para posteriormente remover todo el oxido acumulado en los no despreciables 58 años de vida de éste equipo.

El paso del tiempo ha sido el principal causante de deterioro del equipo ya que de acuerdo a la información que he llegado a recavar y a descubrir al desarmar el equipo así lo manifiesta. Uno de los primeros descubrimiento del equipo transmisor, radica en el hecho de que en realidad "NO" se trataba de un 32V2 sino de un 32V3 introducido en el gabinete exterior de un 32V2. De lo anterior y por el tiempo que dure la restauración he decidido llamarlo 32Vx.Sin duda para todos aquellos aficionados a las radiocomunicaciones que ya tienen varios años a su aver encontrarán un especial cariño en el restablecimiento de este tipo de equipamiento. Sin duda alguna la Modulación en Amplitud guarda muchas emociones digna de recuperar. Hoy en día existen varios grupos de personas que pertenecen a grupos de amigos radio aficionados, los cuales siguen o como yo han redescubierto el romanticismo que encierra el AM.

Esta imagen grafíca el estado en que se encontraba el transmisor, sin duda era el lugar preferido y en el cual decidieron armar su hogar algunas arañas.




Afortunadamente toda la cablería se encuentra en buenas condiciones, por lo cual no será necesario poner nuevos tendidos.




En alguna de las reparaciones que éste equipo recibió, le fue cambiado el relé de conmutación de los circuitos asociados a las diferentes etapas electrónicas. Actualmente me encuentro tratando de conseguir el relé original del 32v3 para así como dije anteriormente dejar el equipo con sus elementos originales.






Algo ya mas desarmado se puede apreciar el deterioro por efecto del tiempo.





Estos ojos así como el pelo en realidad no corresponden al equipo sino a uno de mis fieles compañeros....El Quila!!!



y....bien aquí una instantánea del 32Vx totalmente desarmado....listo para la restauración cosmética...












Bien no puedo dejar de mencionar una situación digna de resaltar. Una vez desarmado el equipo transmisor, también opté por abrir la etapa del VFO y una vez que hice esto último......oh!!! sorpresa...oh!!.... me encontré con la información escrita que aparece en la imagen.......



Continuará........................................




sábado, 22 de mayo de 2010

Artículos y Datos Técnicos

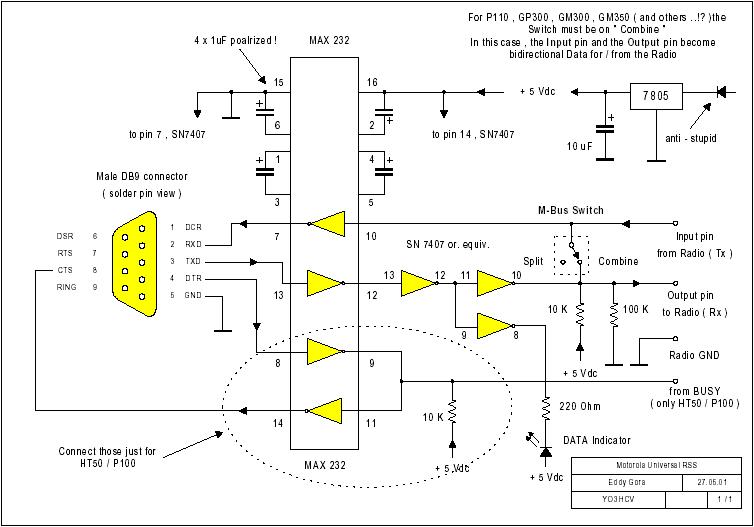

Programador Universal Motorola
:

Aquí dejo una RIB muy sencilla de implementar, la cual está diseñada para programar equipos Motorola, sin embargo la misma puede utilizarse en otras marcas y modelos de Radios de 2 vias. Si se quiere utlizar ésta interface con equipos Kenwood (TK-7102, TK7100,etc.) se deben realizar conecciones (unir) en los terminales RTS-CTS y DTR-CTR en el conector DEB9 o DB25 del terminal RS232. Otra situación que debe tenerse en cuenta es que cuando se programen equipos Kenwood, en algunas ocasiones será necesario retirar el CI 7407 y realizar un puente entre los pines 10 y 13, idealmente es tener instalada bases para los Circuitos integrados MAX232 y 74LS07. Para utilizar la interfase con otros modelos y marcas de radios, se pueden ver aquí los conectores y las respectivas conexiones que se deben realizar entre la interfase y el conector adecuado. Idealmente es recomendable utilizar el IC 74HC07 en sustitución del 74LS07



Descarga Circuito PCB Aquí


RFCalc:

Hace unos 18 años atrás, motivado por la necesidad de disponer de una herramienta útil al momento de querer diseñar circuitos para radiofrecuencia, decidí emprender un desafió, el cual consistía en la elaboración de un software que permitiera de forma automática y de acuerdo a parámetros suministrados por el usuario, proporcionar una salida tal que entregara la información respecto de parámetros LC en circuitos electrónicos tales como amplificadores y filtros para RF. En esos tiempos todavía no se asentaba del todo la plataforma Windows así es que todo el software se desarrollo para DOS y ello implico que se debió realizar practica mente a fuerza bruta toda la gráfica que muestra a herramienta desarrollada. El producto final sirvió muchísimo como punto de partida al diseñar por ejemplo un amplificador de RF o calcular inductores en lo que respecta a su forma física, esto es al numero de espiras, diámetros y longitudes de bobinados. Quizás de este ultimo punto se destaca el hecho de poder realizar un inductor determinado mediante el calculo vía el software y luego proporcionar el diámetro del alambre, para que de inmediato se nos diga de cuantas espiras debe ser nuestra bobina, o también para una determinada bobina con cierto numero de espiras se nos proporcione la sección del conductor. Bueno la herramienta en cuestión se llama RFCALC y la pueden bajar desde la sección de descarga de mi blog.
El software fue totalmente escrito en Turbo C y quienes estén interesados en tener los fuentes solo deben hacerlo saber y con gusto se los enviare.
No puedo sino reconocer que dicho software no hubiese sido posible de llevar acabo sin la ayuda incondicional de Jaqueline Espiñeira quien en definitiva escribió todo el código fuente.




Esquemas electrónicos

Basado en un trabajo presentado por XQ6FOD me permito presentar un circuito, el cual permite la medición de la resistencia serie de un condensador electrolítico. El presente circuito electrónico a diferencia de su original, no utiliza un transformador a la salida del oscilador de 50 Khz, además él mismo genera una señal mas bien de índole sinusoidal que una señal cuadrada. Otra situación interesante es que el instrumento de medición puede ser uno de menor sensibilidad en este caso un microamperimetro de 500 uA.La utilización practica reside en la comprobación de la resistencia interna que tienen los condensadores electrolíticos, toda vez que estos dispositivos cuando ya tienen un tiempo muy prolongado de trabajo van modificando este parámetro, cave mencionar que si bien con la utilización de un capacitómetro podemos ver las condiciones que el condensador presenta, ellas solo serán con las relacionadas con su capacidad y no con aquellas que indican su ESR. Personalmente sucedió que una tarjeta de mi equipo presentó algunas anomalías típicas de falla de componentes pasivos (resistencias,capacitores,inductores) tuve la fortuna de encontrar en frecuencia a XQ6FOD con quien tuvimos algunos intercambios y claro como Manfred gusta de oír un buen audio de su interlocutor, me asistió realizándome algunas criticas de mi transmisión, las cuales de acuerdo a las explicaciones que yo le exponía en relación a mi equipo tranceptor condujieron a una aseveración la cual resulto cierta, siendo los condensadores de tantalio dispuestos en una tarjeta del VCO los que presentaban un desperfecto.
En la red encontraran muchisima información relacionada con la medición de la resistencia serie de los condensadores electrolíticos por lo que los invito a investigar este tema.

Lista de Materiales:
C1,C2,C8,C9,C12 10uF
C3 ,C4,C5,C6 102 Poliester
C7 0.022 uF Poliester
C10 0.1 uF Poliester
C11 0.047 uF Poliester
C13 100 uF
C14,C16 0.01 uF
C15 100 uF
C17,C18 47 uF
D1 1N4148
D2 1N4148
Q1 2SC945
R1,R2,R3,R4,R6,R17 100k
R5,R9,R11,R12 ,R16 1k
R7,R8 470 ohm
R10 100 ohm
R13,R19 56 ohm
R14,R15 10k
R18 5k
R20 1 ohm
R21 2 ohm
R22 5 ohm
R23 10 ohm
R24 22 ohm
U LM741
U LM358
U1 LM7805
W1 Punta Prueba
W2 Punta Prueba

Nota:
Las resistencias son de 1/4 de watt y los condensadores son de 35 volt



CONOCIENDO EL VALOR DE UN INDUCTOR

En el circuito adjunto se puede observar la interconexión de los elementos necesarios para conocer el valor de una determinada inductancia. Los equipos necesarios son un generador de RF, el cual generará una señal sinusoidal de 1 Mhz a un voltaje determinado, que conoceremos mediante la utilización de un osciloscopio. Para conocer el valor de los parámetros que desconocemos, nos basaremos en la ya conocida ley de Ohm. A titulo de ejemplo la inductacia de 10 uhy que aparece en el circuito corresponderá a nuestra incógnita siendo ella Lx. En esencia el circuito que debemos realizar es un circuito RL serie, que se conecta tal como lo muestra la figura,es decir, al generador de RF, midiendo con el osciloscopio los valores de la tensión AC de la fuente (Generador de RF) y la inductancia de la cual desconocemos su valor. Una buena opción será que nuestro osciloscopio disponga de dos canales, de esta forma podremos visualizar las dos amplitudes de nuestra señal en cada canal respectivamente. Si nuestro osciloscopio trae incorporado la posibilidad de leer digitalmente desde la pantalla el voltaje de nuestra medición, tanto mas fácil sera ésta medición, de lo contrario deberemos trabajar con la lectura analoga de volt por cm en cuyo caso la pantalla del osciloscopio tiene un retícula cuadriculada para tal efecto.

Procedimiento
Una véz que tengamos armado el circuito serie RL, procedemos a conocer el valor de los voltajes antes mencionados, una vez conocidos éstos, nuestra primera incógnita será conocer la corriente que circula por nuestro circuito y para ello nos basamos en la ley de Ohm, la cual dice que la corriente que circula por una resistencia es igual voltaje aplicado a la resistencia dividido por el valor de la resistencia, es decir:



i=VR/R


Bueno para conocer la caida de tension en R y mediante élla conocer la corriente i tomaremos el valor del voltaje en el punto de union RL, el cual leemos en el osciloscopio. La caida de tension queda determinada por la expresion:




Vg-VRL

lo que implica que :

i=(Vg-VRL)/R


Conocida la corriente y siendo ésta la misma en toda la rama serie RL se obtiene que la "Resistencia" de L es aproximadamente:

R de L = VRL/i


Cave señalar que el termino "R de L" es en realidad XL y bueno ahora solo nos resta saber el valor de Lx por lo que si:

XL= VRL/i

se tiene que

Lx=XL/2x3.1416xf


A título y siguiendo con los valores que aparecen en la figura adjunta como ejemplo, se tienen los siguientes parametros:

Vg=7.07 volt
R=100 Ohm
VRL=2.7281 Volt
Lx= ?
i= ?
De lo anterior explicado se obtiene la corriente:
i=(Vg-VRL)/R

i=(7.07-2.7281)/100

i=0.04342 Amper

Por lo que:

XL=VRL/i
XL=2.7281/0.04342
XL=62.83 Ohm
Lo que implica que:

L=XL/(2x3.1416xf)
L=62.83/(2x3.1416x1000000)
Por lo tanto:

L=9.9999 Exp -6 [Hy]
que lo mismo que:
L= 10 uhy

Bueno espero que de alguna forma, lo publicado sirva a lo menos como un punto de partida para todos quienes experimentan con circuitos de radiofrecuencia.

Amplitud Modulada y la Modulacion por Ancho de Pulso (PWM)
Proyecto Transmisor PWM PDM
http://ca3ffd.blogspot.com/p/proyecto-amplitud-modulada-mediante-pdm.html


Si duda, uno de los mayores placeres de cualquier radioaficionado es la de reutilizar una vieja modalidad de comunicación, ello es utilizar la AM como medio para transmitir nuestra voz. Quienes utilizaron hace ya varias decadas atraz equipos valvulares, tienen claro el concepto de modulacion de alto nivel y por supuesto el de "Transformador de Modulación" . Dichos conceptos han sido de temer por quienes en la actualidad han deseado volver a la AM, sin embargo y justamente para aquellas personas, la técnologia reciente brinda la posibilidad, que, mediante el desarrollo de técnicas como PWM o PDM armar equipos transmisores a un relativo bajo presupuesto. En el circuito adjunto, desarrollado por LU1AGP se puede observar lo fácil que es implementar un transmisor mediante PWM y sí se tiene el cuidado se observa que tanto la salida del modulador y el amplificador de potencia de RF están construidos en base a la utilización de MOSFET tipo IRF o IRFP los cuales tienen verdaderamente un costo marginal en el mercado local. Ahora bien el concepto de amplificación es otro, es decir aquí ya no se trabaja en clase A, B ni menos C, el concepto que se acuña es el de Case "E" el cual ofrece un gran rendimiento, que incluso alcanza niveles de prestación del orden del 98%, el cual es muy elevado si se le compara con cualquiera de las clases de amplificación tradicionales. Por otro lado y bajo este concepto, se hace muy facil diseñar y construir etapas de mayor potencia de RF de estado solido, ello por costo y el nada despreciable "Beneficio".



Pero que es PWM?

La modulación por duración o anchura de pulsos (PWM o PDM) es uno de los esquemas más utilizados en la actualidad en transmisores de AM y permite conseguir eficiencias bastante superiores a las que se tienen con AM tradicional. En cierta forma puede considerarse como una modulación de alto nivel. La señal moduladora o de información se convierte en un tren de pulsos de duración variable que se amplifica al nivel suficiente para aplicarlo como señal moduladora al paso amplificador final del transmisor. La señal de RF se conduce por separado al amplificador final y en éste, se combina con la señal de información que se verá más adelante se reconvierte a su forma analógica original. El tren de pulsos es, de hecho una señal digital y, por tanto, puede amplificarse con técnicas no lineales.
Así, un transmisor de AM basado en PWM (AM‐PWM) está constituido por un filtro de entrada (1), de paso bajo cuya función es limitar la banda base a 5 kHz, un generador de PWM (2) constituido por un sumador y un comparador, una fuente de alimentación (3) para el generador de PWM que proporcione el nivel necesario a la señal para realizar la modulación de la portadora de RF, un filtro de paso bajo (4) a la salida del modulador PWM para elimina los componentes espectrales de la señal de conmutación, un amplificador de potencia (5) de salida de RF al que se aplican la portadora de RF y la señal PWM filtrada a paso bajo y, finalmente un filtro de salida (6), de paso de banda, para eliminar las señales espurias fuera de la banda asignada.
Un modulador PWM es básicamente una fuente de alimentación conmutada, en la que el voltaje de salida puede controlarse mediante una señal externa de entrada, por ejemplo una señal de audio. Los amplificadores de audio que utilizan modulación por duración de pulsos son bastante utilizados, particularmente en los de alta potencia. Los moduladores por duración de pulsos funcionan variando el ciclo de trabajo (duty cycle), es decir la duración del tiempo de conducción respecto al tiempo de corte de una señal de conmutación en forma de onda cuadrada (rectangular). La señal de conmutación se genera mediante circuitos simples a bajo nivel y se amplifica utilizando etapas de amplificadores conmutados para obtener el voltaje deseado de salida. Esta señal, filtrada a paso bajo, tiene un voltaje que es el promedio de la señal de conmutación y es una réplica de la señal de información. Como las etapas amplificadores en un modulador PWM funcionan en corte o en saturación (amplificadores clase D), la eficiencia que se consigue es muy alta, del orden hasta de 95%. Esta característica permite que los transmisores de AM basados en esta tecnología sean considerablemente más eficientes que los transmisores de AM tradicionales y, por consecuencia el consumo de energía y el costo de operación se reducen de manera importante.
©Constantino Pérez Vega
















Mi Estación de Radio HF





La estación esta conformada por un receptor HF RACAL RA1772 y un tranceptor SUNAIR GSB-900 DX ademas de un sintonizador de antena, el cual posee conmutación RX/TX para su utilizacion con ambos equipos. La antena utilizada es una multibanda T2FD para 80-40-20-10 mts desarrollada por la Armada Norte Amercana a fines de la decada de 1940 y presentada al mundo civil por W3HH (http://f6gwo.fr/w3hh.htm)
